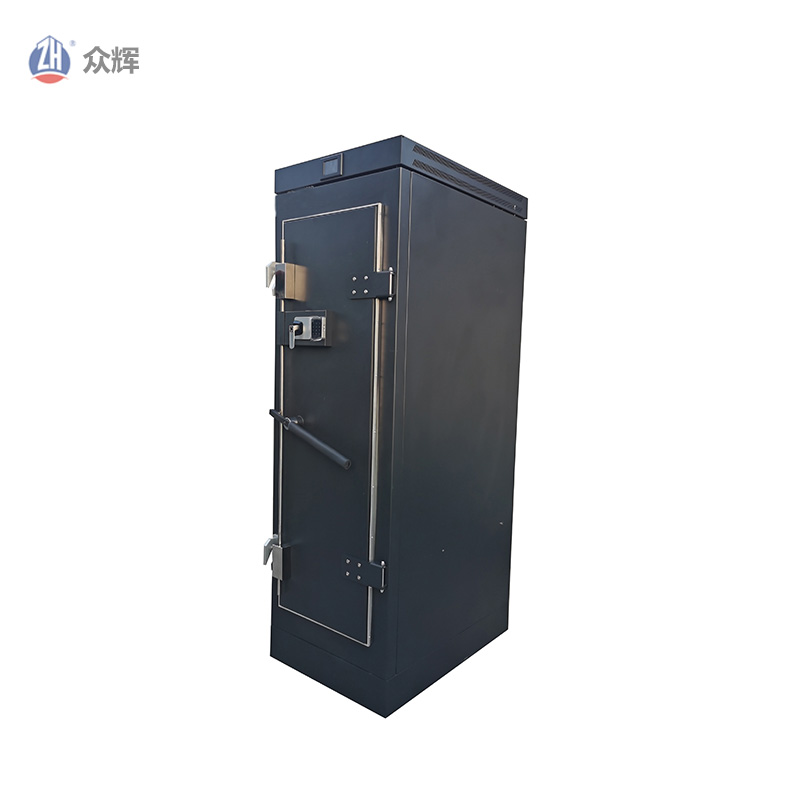

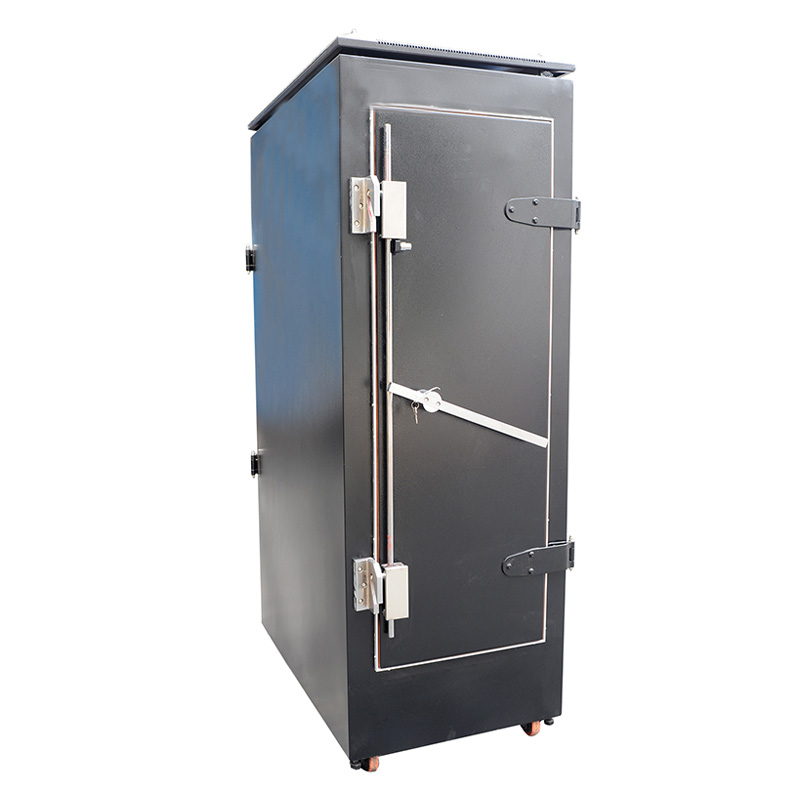

一.众图ZHS‑G 型 42U 电磁屏蔽机柜，由广州市众辉通信科技有限公司研发生产，严格遵循国家保密标准BMB19‑2024《电磁泄漏发射屏蔽机柜技术要求和测试方法》 C 级要求制造，专为党政机关、军工、涉密机房、数据中心等信息安全场景打造，有效阻断电磁泄漏、抵御外界电磁干扰，保障交换机、服务器等核心设备稳定运行与信息不外泄。

一.核心性能参数：

1. 屏蔽效能（C 级标准）

• 14KHz：≥70dB
• 150KHz：≥100dB
• 450MHz：≥100dB
• 930MHz：≥100dB
• 测试依据：BMB3‑2006 标准
• 备注：未穿线状态下实测；布线需用双层屏蔽网线 + 屏蔽配线架，保障屏蔽效果。

众图屏蔽机柜 产品型号规格表

一.众图屏蔽机柜 配置如下：

2. 结构与材质

• 壳体：1.5–2.0mm 加厚冷轧钢板，全密闭焊接，镀锌 + 防腐烤漆处理

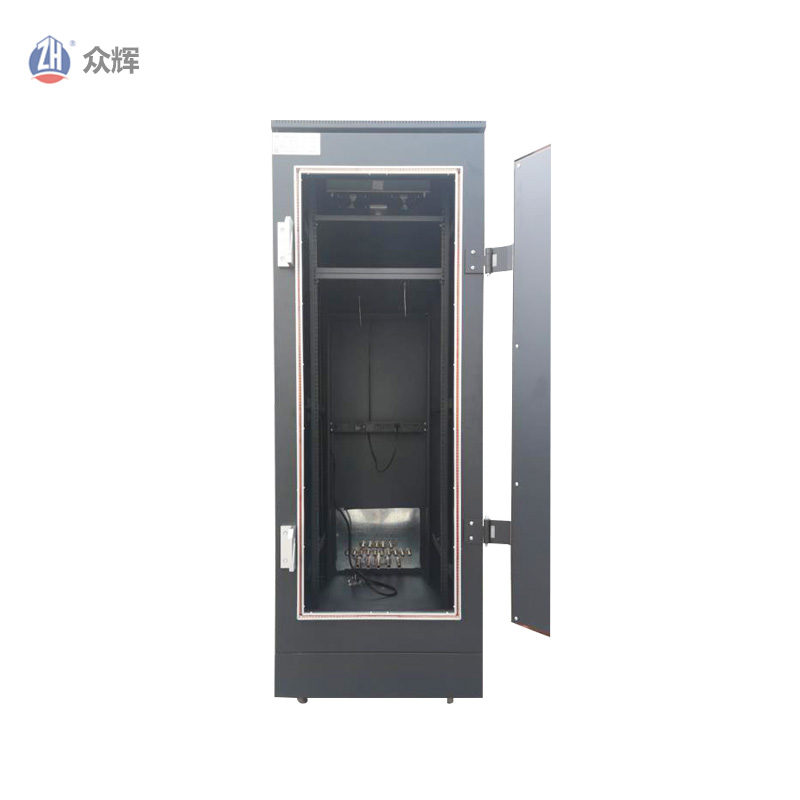

• 屏蔽门：L 型屏蔽簧片 + 内切入式反锁门扇，暗藏转动按锁，内导流隔层
• 设备支架：上下前后可调，配螺栓 20 对
• 层板：标配 3 块承重托盘
• 重量：＜250KG
• 对地电阻：不接地状态＞1000Ω
• 外观：经典黑色，美观耐用。

3. 散热系统

• 蜂窝通风波导窗：300×300mm，上下各 1 套
• 轴流风机：4 只，单台风量 1.4m³/min，无故障运行＞18000 小时
• 建议：机柜内空间利用率≤60%，预留散热余量。

4. 电气与布线

• 电源滤波器：220V×16A，宽频高抑制
• PDU 电源：16A 输入 / 10A 输出，8 位三插孔，1 组
• 网线波导管：Φ8.1×100 铜质，10 个（适配屏蔽六类线）
• 光纤波导管：Φ14×140 镀铜，5 个
• 接地铜带：纯铜材质，1 套
• 万向轮：4 个，单轮承重≥250KG，移动顺滑。

三.核心优势

• ✅ 国密 C 级认证：符合 BMB19‑2024 标准，屏蔽效能达标，可提供检测报告
• ✅ 全密封防泄漏：加厚钢板焊接 + 专业屏蔽门，信号无外泄
• ✅ 强散热不降屏效：波导窗 + 大功率风机，密闭不积热
• ✅ 规范布线安全：专用波导管 + 滤波电源，涉密布线合规
• ✅ 机房适配性强：42U 标准尺寸，兼容 19 英寸设备，安装便捷
• ✅ 厂家直供资质全：可提供材质报告、保密检测、出厂合格证，支持招投标

四.适用场景

• 党政机关涉密机房、保密室
• 军工科研、公安国安、政务数据中心
• 企事业单位核心服务器机房
• 防止电磁干扰与信息泄漏的高标准机房

五、厂家实力与服务

广州市众辉通信科技有限公司，专注涉密信息安全设备研发与生产，众图品牌屏蔽机柜系列通过国家保密标准检测，资质齐全、质量稳定。

• 支持非标尺寸、开门方式、散热方案定制
• 提供完整检测报告、材质证明、合格证书
• 全国发货，适配政企采购与项目配套
